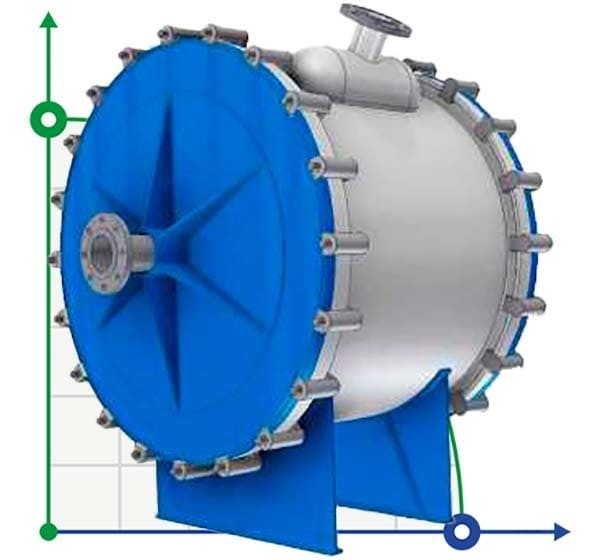

Spiralwärmetauscher Duplex Stahl SS UNS31803 160m2

Der spiralwärmetauscher besteht aus 2,5 mm dickem Stahl und 2000 mm spiralbreite. Die Wärmeübertragungsfläche des spiralwärmetauschers Betrug 156 m2 mit Kontamination. Duplex S31803-Edelstahl mit der Mikrostruktur von Austenit und Ferrit zu gleichen teilen. Optimal für den Einsatz in Fällen, in denen erhöhte Anforderungen an mechanische Festigkeit und Korrosionsbeständigkeit gestellt werden. Horizontaler spiralwärmetauscher mit Duplex-Stahl Duplex SS UNS31803, Heizleistung 4400 kW. Der Wärmetauscher wird verwendet, um Rheniumsulfat (Rhenium (VI) Sulfate) zu kühlen. - Wärmeübertragungsfläche 160 qm - Breite der Spirale 2000mm. - Durchmesser des Wärmetauschers 1500 mm. - Schema der Bewegung des Kühlmittels-Gegenstrom. - Der Wärmetauscher ist für den Betrieb unter einem Kühlmitteldruck von 6,0 Bar ausgelegt. - Gewicht des leeren Wärmetauschers 5840 kg. Das Konzept des spiralwärmetauschers basiert auf dem verdrehen von 2 oder 4 Metallstreifen um das zentrale Rohr, die Bänder werden miteinander mit trennbolzen in einem bestimmten Abstand verschweißt, wodurch 2 oder 4 Kanäle gleichmäßiger Breite erzeugt werden. Das zentrale Rohr ist in 2 Teile unterteilt und bildet einen Einlass-und Ausgangskollektor. Die gesamte Konstruktion ist in einem zylindrischen Gehäuse untergebracht. Die äußeren enden der Blätter werden entlang der Kollektoren verschweißt und bilden die verbleibenden zwei Einlass-und Auslassrohre an der Seite des Gehäuses.
