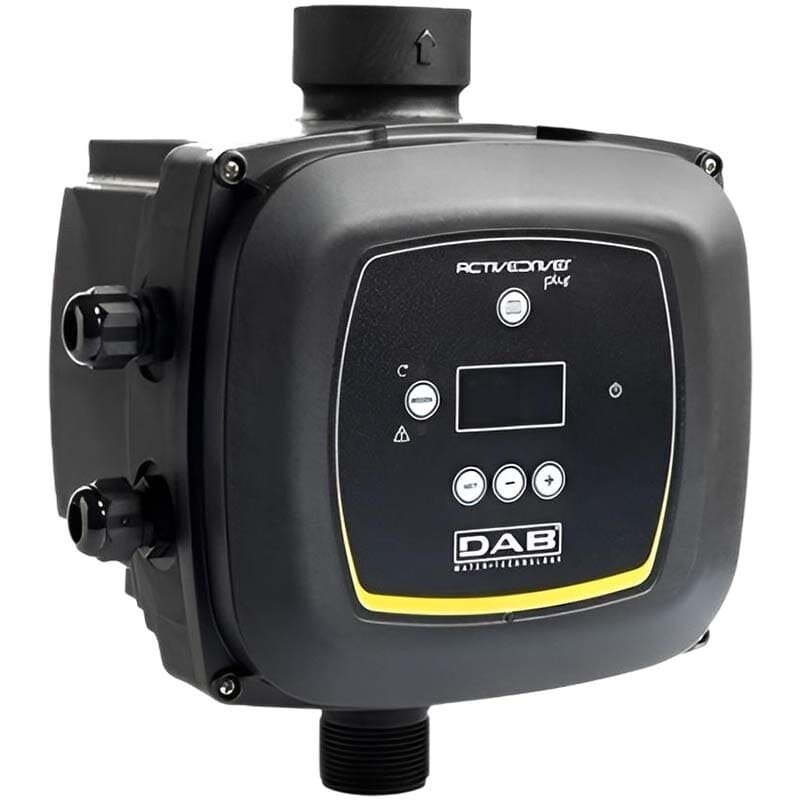

DAB Active Driver Plus Durchfluss-Frequenzumrichter.
Der Active Driver ist ein Pumpensteuergerät, das an das Hydrauliksystem angeschlossen wird und einen Drucksensor, einen Durchflusssensor sowie einen elektronischen Frequenzumrichter umfasst. Der Active Driver wird am Auslass jeder Pumpe installiert und regelt deren Drehzahl, um trotz Leistungsschwankungen einen konstanten Druck zu gewährleisten. Das durch den angeschlossenen Active Driver Plus fließende Wasser trägt außerdem zur Wärmeabfuhr der internen elektrischen Komponenten bei.
Der Active Driver startet die Pumpe, sobald die Wasserförderung beginnt. Die Pumpendrehzahl wird auf das vom Benutzer gewünschte Minimum geregelt. Dies führt zu erheblichen Energieeinsparungen. In einer solchen Installation werden die zweite und dritte Pumpe kaskadiert (nacheinander) aktiviert, sobald die erste Pumpe ihre maximale Drehzahl erreicht hat. Der Benutzer kann den Pumpendruck über die Tasten + und - am Active Driver einstellen (üblicherweise sind alle Pumpen auf denselben Druck eingestellt).
TECHNISCHE DATEN:
Netzspannung: 115 V und 230 V, einphasig. 400 V, dreiphasig.
Elektrische Pumpenspannung: 115 V und 230 V einphasig, 230 V und 400 V dreiphasig.
Frequenz: 50–60 Hz.
Aufstellung: vertikal oder horizontal (für M/M und M/T).
Maximale Flüssigkeitstemperatur: 50 °C.
Maximale Betriebstemperatur: 50 °C.
Maximale Fördermenge: 18 m³/h.
Maximaler Druck: 13 bar.
Druckeinstellbereich: 1 bis 13 bar.
Einlassdurchmesser (DNA): 1 1/4" Außengewinde.
Auslassdurchmesser (DNM): 1 1/2" Innengewinde.
Schutzart: IP55.
Kommunikationsschnittstelle für Anlagen: Ja, aktiver Treiber für jede Pumpe.
