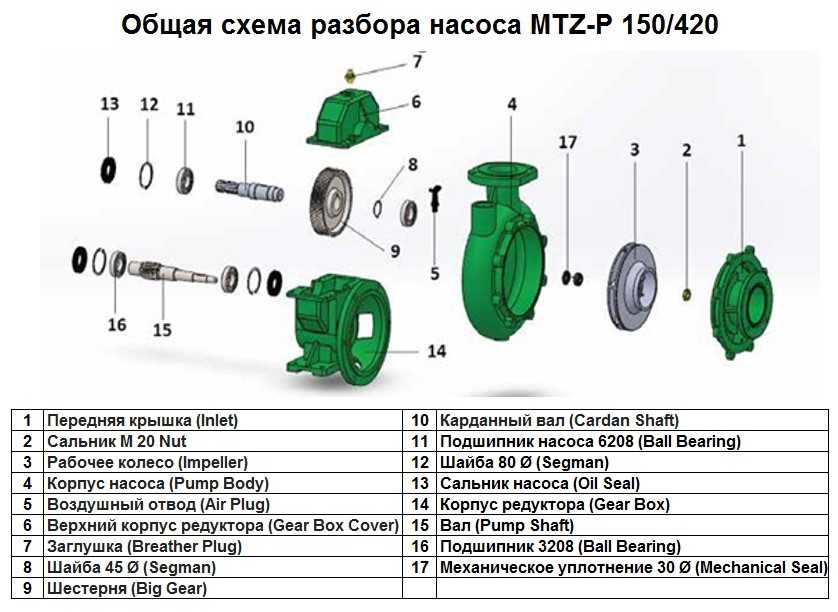

Allgemeines Zerlegungsschema der Pumpe MTZ-P 150/420:
1. Frontabdeckung (Inlet)
2. Mauerkragen M 20 Nut
3. Arbeitsrad (Impeller)
4. Pumpenkörper (Pump Body)
5. Luftauslass (Air Plug)
6. Getriebeabdeckung (Gear Box Cover)
7. Verschlussstopfen (Breather Plug)
8. Unterlegscheibe 45 Ø (Segman)
9. Großes Zahnrad (Big Gear)
10. Kreuzgelenkwelle (Cardan Shaft)
11. Pumpenlager 6208 (Ball Bearing)
12. Unterlegscheibe 80 Ø (Segman)
13. Pumpenöldichtung (Oil Seal)
14. Redeziergehäuse (Gear Box)
15. Der Welle (Pump Shaft)
16. Das Lager 3208 (Ball Bearing)
17. Gleitringdichtung 30 Ø (Mecanıcal Seal)
Für die Bestellung müssen Sie die Ersatzteilnummer im Zerlegungsschema und das Pumpenmodell oder die Ersatzteilnummer angeben
