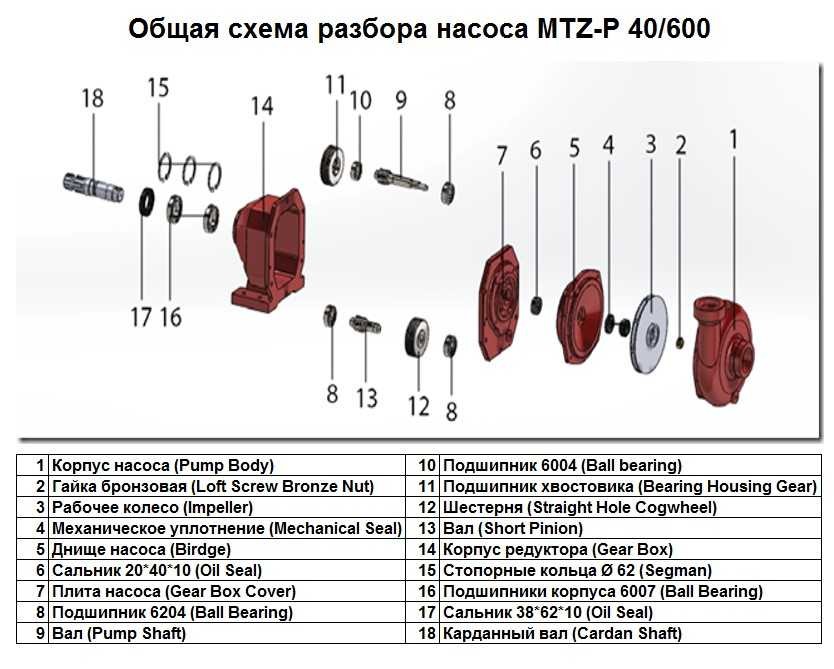

Allgemeines Zerlegungsschema der Pumpe MTZ-P 40/600:
1. Pumpenkörper (Pump Body)
2. Bronzemutter (Loft Screw Bronze Nut)
3. Arbeitsrad (Impeller)
4. Gleitringdichtung (Mechanical Seal)
5. Pumpenboden (Birdge)
6. Mauerkragen 20*40*10 (Oil Seal)
7. Getriebedeckel der Pumpe(Gear Box Cover)
8. Das Lager 6204 (Ball Bearing)
9. Der Welle (Pump Shaft)
10. Das Lager 6004 (Ball bearing)
11. Schaftlager (Bearing Housing Gear)
12. Das Zahnrad (Straight Hole Cogwheel)
13. Der Welle (Short Pinion)
14. Redeziergehäuse (Gear Box)
16. Sicherungsringe Ø 62 (Segman)
17. Gehäuselager 6007 (Ball Bearing)
18. Mauerkragen 38*62*10 (Oil Seal)
19. Kreuzgelenkwelle (Cardan Shaft)
Für die Bestellung müssen Sie die Ersatzteilnummer im Zerlegungsschema und das Pumpenmodell oder die Ersatzteilnummer angeben
