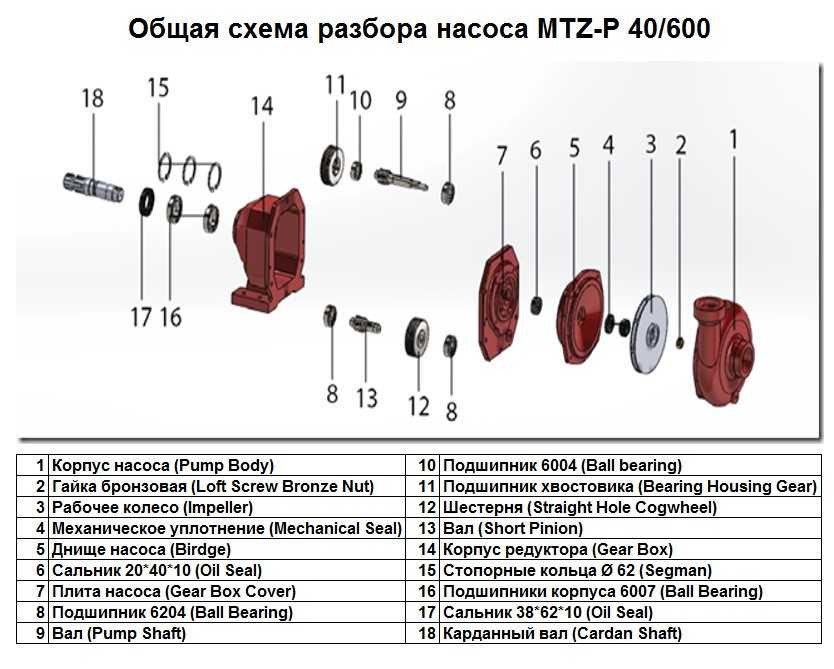

Ogólny schemat demontażu pompy MTZ-P 40/600:
1. Korpus pompy (Pump Body)
2. Nakrętka brązowa (Loft Screw Bronze Nut)
3. Wirnik (Impeller)
4. Uszczelnienie mechaniczne (Mechanical Seal)
5. Dno pompy (Birdge)
6. Uszczelnienie Olejowe 20*40*10 (Oil Seal)
7. Płyta pompy (Gear Box Cover)
8. Łożysko 6204 (Ball Bearing)
9. Wał (Pump Shaft)
10. Łożysko 6004 (Ball bearing)
11. Łożysko trzpienia (bearing housing Gear)
12. Koło Zębate (Straight Hole Cogwheel)
13. Wał (Short Pinion)
14. Obudowa przekładni (Gear Box)
16. Pierścienie ustalające Ø 62 (Segman)
17. Łożyska obudowy 6007 (Ball Bearing)
18. Uszczelnienie Olejowe 38*62*10 (Oil Seal)
19. Wał napędowy (Cardan Shaft)
Aby zamówić, musisz podać numer części na schemacie demontażu i model pompy lub numer części
