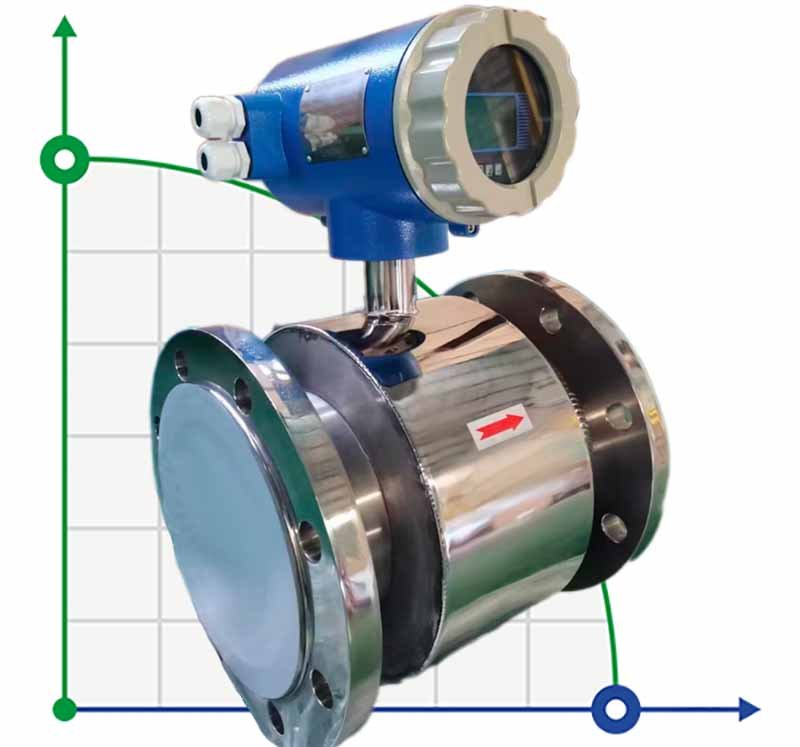

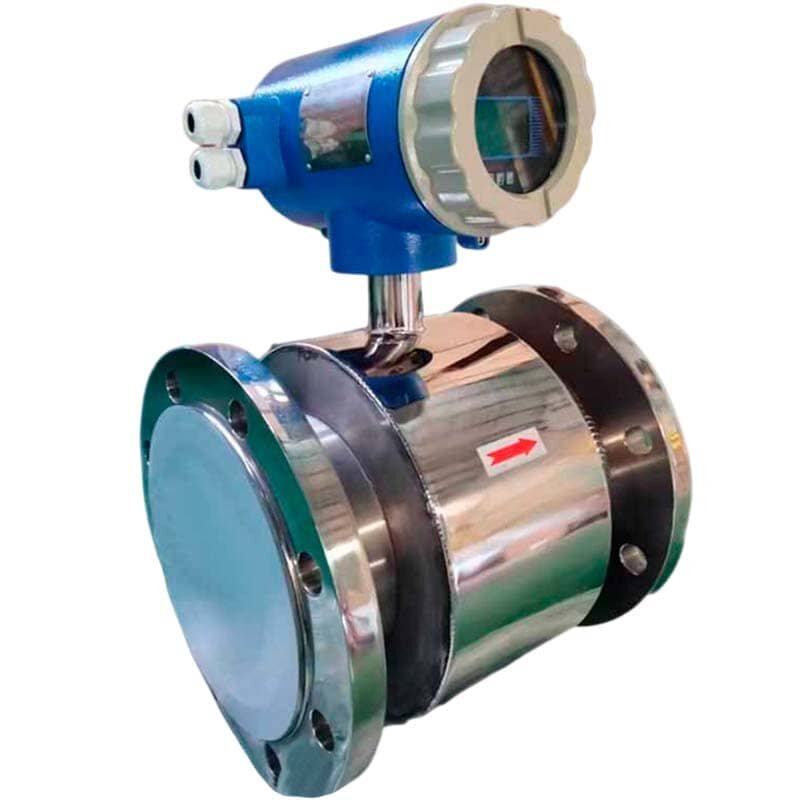

DN125 Электромагнитный расходомер LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 из нержавеющей стали AISI316, футерованный PTFE

Нажмите на изображение для увеличения

Артикул: 1043404

Условный проход, DN	125
Управляющий сигнал, мА	4-20
Диапазон расхода	0...150 m3/h
Диапазон температур	-20...+60°С
Класс точности (погрешность измерения), %	0,5
Материал электрода	AISI 316L
Напряжение, V	24
Тип расходомера	электромагнитный
Производитель	BTS Engineering
Взрывозащита	нет
Номинальное давление, МПа	1
Температура (max), С	60
Материал корпуса	AISI 316 нержавеющая сталь
Тип соединения	фланцевое
Страна происхождения	Китай

Показать все характеристики (15)

Документация

Описание DN125 Электромагнитный расходомер LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 из нержавеющей стали AISI316, футерованный PTFE

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея. Датчик в основном состоит из измерительной трубки с изолированной подложкой, пары электродов, установленных путем проникновения в стенку измерительной трубки, пары катушек и железного сердечника для создания рабочего магнитного поля. Когда проводящая жидкость протекает через измерительную трубку датчика, сигнал напряжения, прямо пропорциональный средней скорости потока жидкости, будет индуцироваться на электродах. Сигнал усиливается и обрабатывается передатчиком для реализации различных функций отображения.

Категория: Автоматизация предприятия: контрольно-измерительные приборы, датчики, ротаметры

Характеристики DN125 Электромагнитный расходомер LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 из нержавеющей стали AISI316, футерованный PTFE

Условный проход, DN	125
Управляющий сигнал, мА	4-20
Диапазон расхода	0...150 m3/h
Диапазон температур	-20...+60°С
Класс точности (погрешность измерения), %	0,5
Материал электрода	AISI 316L
Напряжение, V	24
Тип расходомера	электромагнитный
Производитель	BTS Engineering
Взрывозащита	нет
Номинальное давление, МПа	1
Температура (max), С	60
Материал корпуса	AISI 316 нержавеющая сталь
Тип соединения	фланцевое
Страна происхождения	Китай

Документация DN125 Электромагнитный расходомер LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 из нержавеющей стали AISI316, футерованный PTFE

Скачать инструкцию, каталог для DN125 Электромагнитный расходомер LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 из нержавеющей стали AISI316, футерованный PTFE
