Правая половина центрального блока насоса FLUIMAC PHOENIX P07. Материал: PP. Артикул: P0007CC000013PP. Позиция на схеме разбора: 1d.

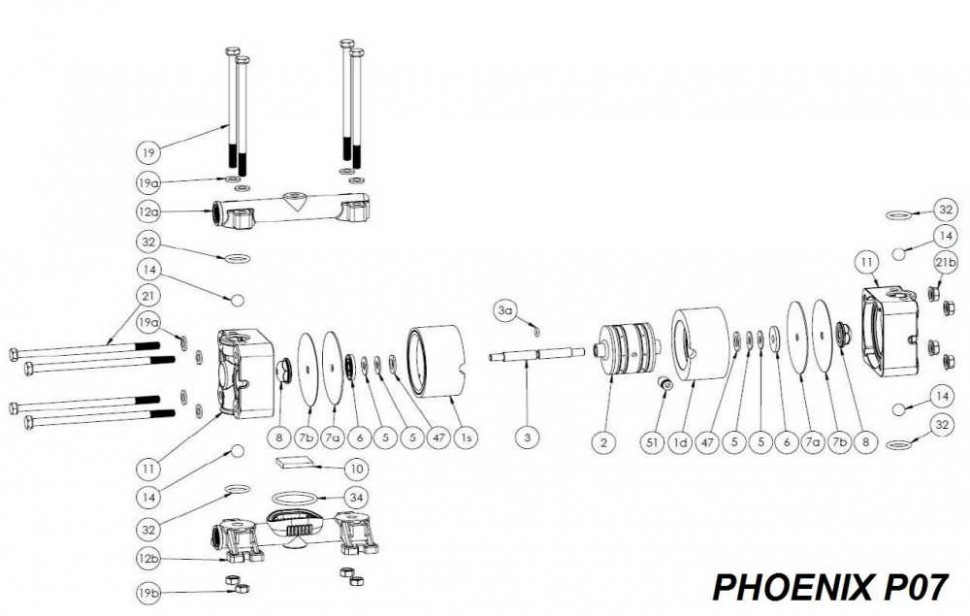

Общая схема разбора насоса PHOENIX P07:
1d Правая половина центрального блока
1s Левая половина центрального блока
2 Пневматический теплообменник
3 Вал
3a Уплотнительное кольцо вала
5 Тарельчатая пружина
6 Воздушная боковая крышка
7a Мембрана со сторони воздуха
7b Диафрагма со сторони жидкости
8 Заглушка
10 Глушитель
11 Корпус насоса
12a Верхний коллектор
12b Нижний коллектор
14 Шар
19 Винтовой коллектор
19a Корпус шайбы / коллектор
19b Гаечный коллектор
21 Винтовой кожух
21b Гайки для корпуса
32 Верхнее уплотнительное кольцо
34 Уплотнительное кольцо глушителя
47 Распорка
51 Пневмомагистраль
