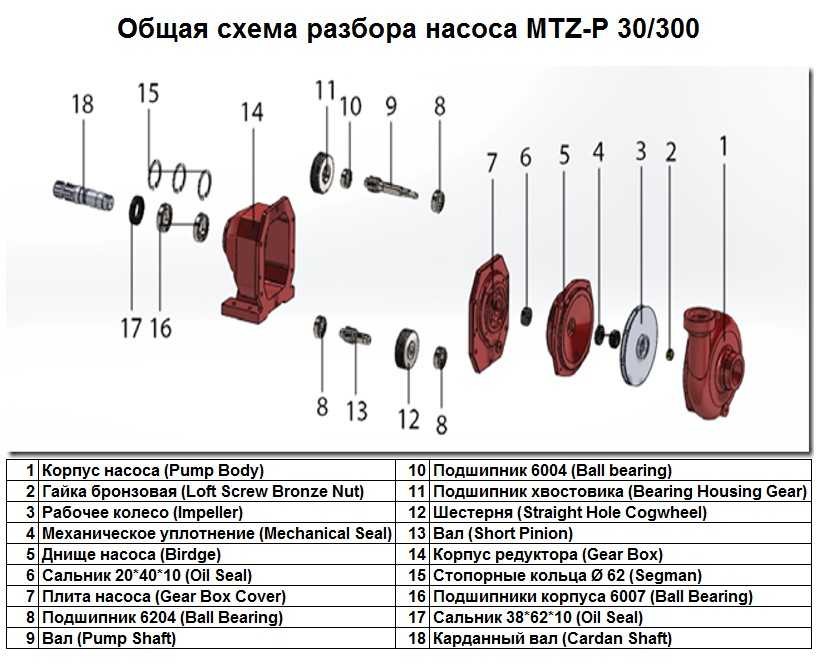

Общая схема разбора насоса MTZ-P 30/300:
1. Корпус насоса (Pump Body)
2. Гайка бронзовая (Loft Screw Bronze Nut)
3. Рабочее колесо (Impeller)
4. Механическое уплотнение (Mechanical Seal)
5. Днище насоса (Birdge)
6. Сальник 20*40*10 (Oil Seal)
7. Плита насоса (Gear Box Cover)
8. Подшипник 6204 (Ball Bearing)
9. Вал (Pump Shaft)
10. Подшипник 6004 (Ball bearing)
11. Подшипник хвостовика (Bearing Housing Gear)
12. Шестерня (Straight Hole Cogwheel)
13. Вал (Short Pinion)
14. Корпус редуктора (Gear Box)
16. Стопорные кольца Ø 62 (Segman)
17. Подшипники корпуса 6007 (Ball Bearing)
18. Сальник 38*62*10 (Oil Seal)
19. Карданный вал (Cardan Shaft)
Для заказа нужно указать номер запчасти на схеме разбора и модель насоса или же артикул запчасти
